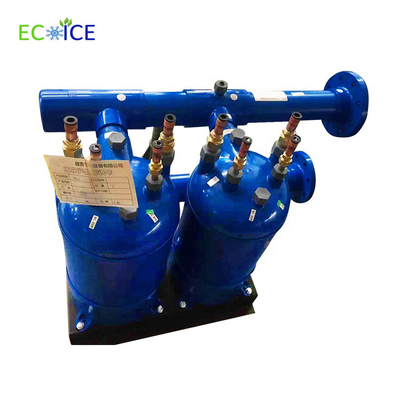

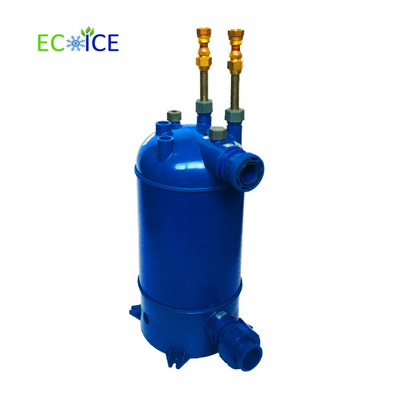

Cambiador de calor para la piscina con PVC Shell Titanium Coil
Usando condiciones:
| |
Lado refrigerante
(en tubo torcido Ti)
|
Lado del agua
(en la cáscara)
|
| Max.pressure |
5.3MPa |
0.5Mpa (defecto), 0.6-0.8MPa (opcionales) |
| Normalpressure |
≤4.5MPa |
0.3-0.4MPa |
| Temp.range |
-50-150°C |
-10-45°C |
| Tipo refrigerante |
R22, R134a, R404a, R407c,
R410a, R417a, R600a, etc.
|
Agua de mar, plateando soluciones, anticongelante,
Agua de la piscina, agua subterránea, jugo, ect
|
| Observaciones |
1, purga por favor el aire del circuito de agua, y asegura la presión del trabajo para no exceder la presión máxima.
2, por favor mantienen el agua limpia, la sugieren para instalar el filtro y para limpiar el sistema regularmente.
3, eliminan por favor el agua cuando la máquina paró durante los fríos sazona para evitar congelar.
|
Información técnica del cambiador de calor del titanio de la pompa de calor de la piscina:
| Modelo |
Capacidad (kilovatios) |
Corriente
(m3/h)
|
H
(milímetro)
|
H1
(milímetro)
|
H2
(milímetro)
|
D
(milímetro)
|
E
(milímetro)
|
&outlet de la entrada del agua
(pulgada)
|
| ECOB-1.0 |
4,0 |
1,7 |
360 |
200 |
60 |
160 |
195 |
1,0 |
| ECOB-1.5 |
6,0 |
2,6 |
415 |
325 |
60 |
160 |
195 |
1,0 |
| ECOB-2.0 |
8,5 |
3,6 |
495 |
335 |
60 |
160 |
195 |
1,0 |
| ECOB-2.5 |
10 |
4,3 |
410 |
335 |
60 |
160 |
195 |
1,0 |
| ECOB-3.0 |
12 |
5,16 |
560 |
400 |
70 |
200 |
235 |
1,0 |
| ECOB-4.0 |
16 |
6,9 |
645 |
540 |
70 |
200 |
235 |
1,0 |
| ECOB-5.0 |
20 |
8,6 |
645 |
540 |
70 |
200 |
235 |
1,0 |
NOTA: Calentando capacidad es basado en agua entrada temp.20ºC, ambiente aire temp.24ºC ()/19ºC (WB) del DB
Instrucciones del producto:
1. uso:
Utilizó en el equipo de la piscina, unidades de la pompa de calor, aire acondicionado y el equipo de refrigeración.
2. Material:
2,1 los materiales externos de PVC-U con el ácido, la resistencia fuerte, la resistencia a la corrosión, el buen precio bajo etc del funcionamiento de la compresión, de alta resistencia, ligero, (tamaño from160 de la cáscara del molde a 315).
2,2 en el top y la base integrados por el material especial del PVC con un sistema del moldeo a presión, se ajustan a los requisitos del directorio de ROHS, bajo alta presión, vida de servicio larga, aspecto hermoso, seguridad del uso, en alta eficacia termal, instalación conveniente
tubo interno 2,3 para la resistencia a la corrosión fuerte del titanio puro o por la bobina del tubo del espiral del titanio de la patente de HXY. El tubo roscado titanio eficiente es altos productos eficientes de la transferencia de calor, alcanza el nivel avanzado del campo actual de la transferencia de calor del cambiador de calor eficiente.
El controlar de la calidad:
1) Investigación y desarrollo
El R&D es la base de la tecnología de los productos, él tiene una importación crucial en el funcionamiento de productos, condiciones de trabajo, calidad de la producción, coste de producción y así sucesivamente. Nuestro equipo del R&D tiene experiencia de muchos años de la pompa de calor, estamos mejorando la tecnología del POLI y los artículos de descongelación.
2)Compra
Para controlar calidad de los productos, demanda del ingeniero de la reunión, materiales de la buena calidad de la compra del departamento de compra de Suoning según cada lista modelo de la pompa de calor BOM. Suoning exige cada uno los recambios que el proveedor tiene informe de la comprobación de los productos, y el pariente CCC, ISO certificó, del compresor, valle de la extensión y así sucesivamente.
3). Producción
Cada trabajador debe actuar seriamente según estándar de funcionamiento de la producción, presta la atención a cada vínculo de la instalación, la soldadura de cobre del tubo y la conexión que controla eléctrica ambas se acaba con tecnología profesional.
4).Checking
Cada pompa de calor se debe comprobar seriamente antes para salir de nuestra fábrica. El POLI, capacidad de calefacción debe alcanzar el estándar nacional, todos los parámetros tales como presión actual, y se almacena la temperatura del agua y así sucesivamente se debe registrar, cada informe de prueba de la pompa de calor.
5). Paquete
Después de probar y de comprobar, una pompa de calor calificada es empaquetada por la película protectora plástica y el caso de madera antes envía a nuestro almacén, evita golpear.
